Ievads

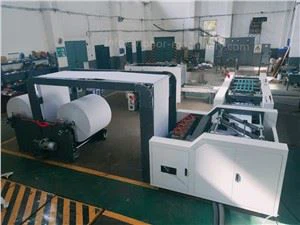

Uzņēmums Honor Machinery Group esam izstrādājuši modeli Honor-A4-4 — A4 formāta papīra griešanas un iepakošanas mašīnu līniju, kas ir ideāli piemērota rūpnieciskai papīra griešanai un iepakošanai ar ātrumu 20–25 iepakojumi minūtē. Šis rūpnieciskais papīra griezējs A4 kopēšanas papīram sagriež lielākus papīra ruļļus A4 formātā. Mēs arī pielāgojam papīra izstrādājuma izmēru atbilstoši klientu vajadzībām. Sazinieties ar Honor jau šodien ar jautājumiem, un mūsu draudzīgie darbinieki palīdzēs jums atrast to, kas jums nepieciešams. Ir pieejamas arī mūsu automātiskās papīra iesaiņošanas iekārtas papildu daļas.

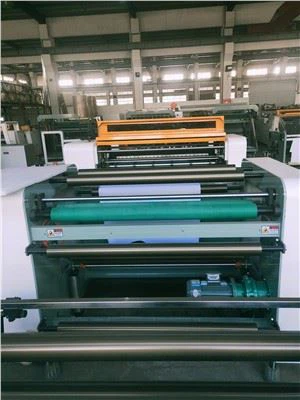

A4 formāta papīra griešanas un iepakošanas iekārta saliek papīru skapjos uzreiz pēc papīra ruļļa izgriešanas:
Papīra rullis:
Kopēšanas papīrs:
Izgudrojuma patenti A4 papīra griešanas un iepakošanas mašīnai
1. Lokšņu savākšanas iekārta papīra griešanas mašīnai.
2. Papīra griezēja vārpsta griešanas mašīnai.
3. Iesaiņojuma papīra locīšanas iekārta kopēšanas papīra iepakošanas iekārtai.
A4 papīra griešanas un iepakošanas mašīnas tehniskais ievads
Mūsu kopēšanas papīra sagriešanas, lokšņu&pastiprinātājs; rituļu ietīšanas iekārta (modelis Honor – A4) ir jaunizstrādāta industriālā papīra iekārta, kas izmanto progresīvas tehnoloģijas lielam ražošanas ātrumam. Ar augstu griešanas precizitāti pilnībā automātiskā papīra iekārta atbilst starptautiskajiem standartiem, ietaupot laiku un darbaspēku.
Iespējas
Papīra griešanas un iepakošanas iekārta ir pilnībā automātiska ar PLC vadības sistēmu un mehānisko automatizāciju. Viss process sastāv no papīra ruļļu attīšanas, griešanas, skaitīšanas, transportēšanas, rīču izsniegšanas un iepakošanas, tādējādi samazinot darba intensitāti.
A4 papīra griešanas un iepakošanas mašīnas konfigurācija
1 | Bezvārpstas velmēšanas slodzes vadības sistēma | 2 komplekti |
2 | Uzlabota spriegojuma kontroles sistēma - | 4 komplekti |
3 | Pret deformācijas mehānismi | 4 komplekti |
4 | Griešanas naži | 5 komplekti |
5 | Vienlaicīgi šķērsgriezuma naži | 1 komplekts |
6 | Ātrgaitas papīra padeves sistēma | 3 komplekti |
7 | Zema ātruma papīra padeves sistēma | 2 komplekti |
8 | Malu apgriešanas un iztukšošanas sistēma - | 1 komplekts |
9 | 2D svārstības, lokšņu sakārtošana; skrūvju pacelšanas ierīce, ko izmanto lokšņu savākšanai rīsām | 1 komplekts |
10 | PLC skaitīšanas ierīce | 1 komplekts |
11 | Papīra gareniskās izgrūšanas aprīkojuma rīves | 1 komplekts |
12 | PLC kļūdu brīdinājuma un apturēšanas sistēma, PLC vadības sistēma | 1 komplekts |
A4 papīra griešanas un iepakošanas mašīnas galvenie tehniskie parametri
Maks. papīra ruļļa platums | 846 mm |
Tīkla pļaušanas platums | 840 mm |
Griešanas instrumentu skaits | 4 spraudeņi - A4 210mm (platums) |
Papīra ruļļa diametrs | 400-1200 mm |
Papīra ruļļa diametrs's serde | 3&kvots; (76,2 mm) vai 6&kvotu; (152,4 mm) |
Papīra loksnes svars | 60-100g/ m² |
Izgrieztā papīra garums | A4 (297 mm) |
Papīra daudzums | 0-500 loksnes |
Maks. rīves augstums | 65 mm |
Papīra griešanas ātruma projektēšana | 160 m/min |
Griešanas ātrums | 538 reizes/min |
Katras loksnes cikla laiks | 4,3/min |
Papīra griešanas ātrums | 130 m/min |
Darba griešanas ātrums | 437 reizes/min |
Ream piegādes ātrums | 3,5/min (14 ripas/min) |
Papīra griešanas precizitāte | ±0,2 mm |
Papīra griešanas stāvoklis | 1.Stable ātrums |
Pārnešana | Maiņstrāvas frekvences pārveidošana, bezpakāpju ātruma regulēšana |
Galvenais barošanas avots | 3fāzes/380v/50Hz |
Vadības spriegums | 220V maiņstrāva/22V līdzstrāva |
Kopējā jauda | 35 kW |
Gaisa patēriņš | 300NL/min |
Pneimatiskais spiediens | 6 bāri |
Kopējais izmērs (griešanas vienība) | 15000×2750×2100mm |
Svars (griešanas vienība) | 12 T |
Kopējais izmērs (iepakojuma vienība) | 6000 × 3400 × 1600 mm |
Svars (griešanas vienība) | 2.5 T |
Detalizēts ievads A4 papīra griešanas un iepakošanas mašīnai
Ruļļu iekraušanas vienība | Ietver 4 atritināmus ruļļus un uzlabotas magnētiskās jaudas bremzes un hidraulisko sistēmu, lai papīrs tiktu padots stabili, nesaburzītos vai neplīst. |
Griešanas vienība | Izmanto Delsar's griešanas nazi no Itālijas, nazi ar labāku griezumu un 3 reizes ilgāku kalpošanas laiku nekā citu zīmolu nažiem. |
Lokšņu vienība | Tiek izmantoti nodilumizturīgi gumijas rullīši un uzlabota dubultā ciklotrona plīts tehnoloģija precīzai griešanai un ilgam kalpošanas laikam. |
Izmanto cieti lietus nažus Germany's St Paul zīmols. Šim nazim ir 6 reizes ilgāks kalpošanas laiks nekā līdzīgiem citu zīmolu nažiem. | |
1. transportēšanas vienība | Izmanto ContiTech's jostas no Vācijas un Weinview skārienekrānu no Taivānas. |
Lokšņu sakraušanas vienība | Izmanto cilindru bez virzuļa kātiem un augšup un lejup motoru no Vācijas, samazinot vibrāciju un troksni. |
2. transportēšanas vienība | Stabili nodod lokšņu rīves uz iesaiņošanas ierīci. |
Iesaiņošanas vienība | Automātiski iesaiņo loksnes (500 gab.). |
Elektriskās sastāvdaļas | Izmanto Siemens' PLC un Omron's fotoelektriskais slēdzis, kas nodrošina ilgu kalpošanas laiku. |
